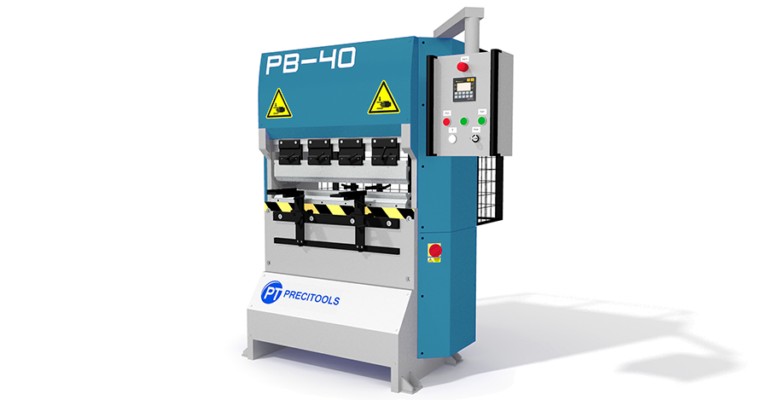

Pressa piegatrice idraulica PB40
Vorremmo presentarvi la serie economica di presse piegatrici idrauliche PB40 per tutti I tipi d’industrie per lavorare giornalmente con lamiere di 40 tonnellate di forza e 800-2000 mm di piegatura secondo il modello.
Per piccole e medie officine: machine economiche e semplici per fare la piegatura standard.
Per officinedi grande produzione: pressa piegatrice per ripartire il lavoro fra la macchina esistente e sostituire le mansioni più semplici con machine CNC di alto livello con la possibilità di usare gli stessi utensili.
 |
Sistema di utensili Promecam (o Euro style) di presse piegatrici per usare utensili di altre machine. |
|
|
 |
40 tonnellate (400 kN) di forza sufficiente per piegare anche le parti più spesse |
|
|
 |
Versione NC per produzioni di massa e personalizzate |
|
|
 |
Dimensioni compatte della macchina per per qualsiasi officina e area di lavoro |
|
|
 |
Soluzioni economiche e una delle migliori offerte sul mercato |
|
|
 |
Costruzione rigida e stabile di produzione europea |
Versione NC
La versione NC della pressa piegatrice PB40 è equipaggiata di PLC UNITRONICS Vision280 ™ con moduli Touchscreen Graphic HMI & Snap-in con consolle mobile per l’accesso facilitato all’operatore.
Il controllo numerico del registro posteriore, permette di programmare e salvare I programmi multistep nella memoria ed operare in modi diversi: produzione di singole parti, produzioni in serie con piegature multiple sulla parte.
Lo schermo illuminato 320x240 px Comfort LC D facilita l’operazione della macchina. L'inserimento dei dati e le modifiche sono fatte mediante la tastiera 27 tasti controllo.
La versione NC della macchina include anche I supporti anteriori.
Dettagli tecnici
|
 |
PB40-E / NC |
Controllo |
 |
Versione manuale: Unitronics V120
Versione NC: Unitronics V280 |
Forza di piegatura, tonnellate |
 |
40 |
Lunghezza piegatura, mm |
 |
800 / 1250 / 1500 / 2000 |
Distanza tra trave e tavolo, mm |
 |
310 |
Corsa, mm |
 |
100 |
Velocità asse di piegamento, mm/sec |
 |
10 |
Velocità di ritorno dell’asse di piegamento, mm/sec |
 |
12 |
Corsa registro posteriore, mm |
 |
5-420 |
Velocità registro posteriore, mm/sec |
 |
40 |
Accuratezza corsa di piegamento, mm |
 |
± 0,02 |
Supporto lamiera anteriore, mm |
 |
330 (Versione NC) |
Peso della macchina, kg |
 |
1300 / 1640 / 1800 / 2100 |

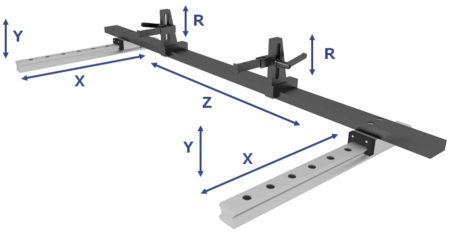

Registro
posteriore
Il registro posteriore è basato su sbarre movibili a movimento orizzontale mediante un motore elettrico e linea guida con indicazione di posizione.
Mappatura:
Y - Corsa trave pressa piegatrice
X - approccio al registro posteriore (manuale o NC controllo, secondo la versione)
R - corsa verticale del registro posteriore (fissazione manual, no controllo)
Z - movimento del tappo (fissazione manuale, no controllo)
Usa il nostro calcolatore per la forza di piegatura
Prego riferirsi al nostro calcolatore della lamiera per calcolare la forza di piegatura necessaria e l’apertura del V-matrice per l’esecuzione.
|
